7月12日早河北唐山市古冶區發生5.1級地震據官方報道，此次地震系近5年來唐山周邊最大地震，北京、天津等地震感明顯，河北省抗震救災指揮部辦公室發布消息：7月12日6時38分在河北唐山市古冶區發生5.1級地震，震源深度10千米，震中位于北緯39.78度、東經118.44度。7時2分、7時26分相繼發生了2.2級和2.0級余震。河北省人民政府啟動三級應急響應。
據了解，此次地震震中位置位于唐山市古冶區，距唐山市區28公里，距天津市區132公里，距北京市區180公里，距石家莊市區391公里。
消防救援人員現場勘查后匯報，震中無人員傷亡，道路無受損、
電力設施正常、無人員被困。地震應急處置各項工作有序進行。
古冶城區震中部位的電力設施沒有因地震受損，那么，在城郊山區的電力鐵塔和電力線路的情況怎么樣呢？
地震發生后，冀北唐山供電公司輸電運檢中心迅速啟動地震災害應急預案，第一時間組織、安排人員對所轄線路開展特巡。震后10分鐘該中心微信工作群的消息已達數十條，相關人員迅速集結。
7月12日早7時28分，該中心特巡人員已經趕到位于古冶震中地區的110千伏雷榛線96號塔。特巡人員抓緊時間、分頭行動，對桿塔基礎及周圍土質有無疏松，桿塔是否傾斜、桿塔有無裂縫以及設備運行是否正常等情況展開特巡。歷經1個多小時仔細排查，
110千伏雷榛線無桿塔位移、基礎破損等情況，設備正常。

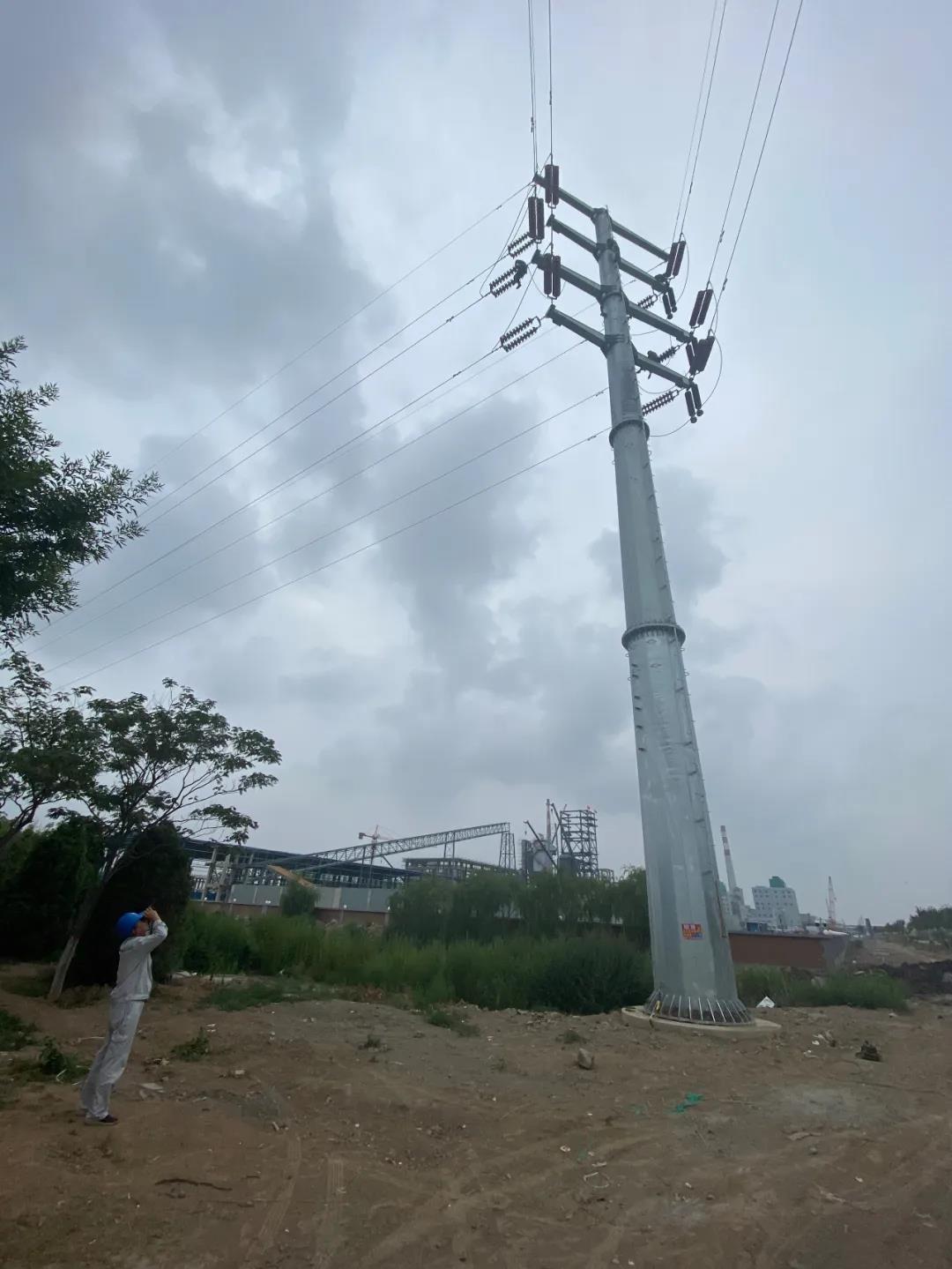

（唐山供電公司巡檢人員開展震后特巡）
此次震后特巡，唐山供電公司輸電運檢中心累計出動人員164人、車輛42臺，對古冶境內35千伏及以上共計1270基桿塔，66條、382.39千米輸電線路完成線路特巡，未發現影響電網安全運行的隱患，線路安全可靠運行。地震未造成客戶停電及設備受損。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
地震雖然來勢洶洶，但電網未受波及，可算得上是不幸中的幸運。然而，這種幸運并非偶然。對于電網人來說，其中蘊含了難以計數的努力和付出。
近年來，惡劣天氣頻現，重大自然災害幾乎年年都有。但我國電網經受住了地震、臺風、洪水、泥石流、山火等“風風雨雨”的考驗。每次發生災情后，國家電網都能高效快速地恢復災區供電，依靠的不僅是成熟的應急預案和勇往直前的救援隊伍，這還得益于電網的抗災能力一直在進步！
面對隨時可能發生的自然災害，為了維護電網的安全穩定運行，國家電網除了建立完善、科學的應急體系以外，還從科技創新、工程設計、施工工藝等方面，讓電網更加堅強。
電網防震
2008年汶川地震之后，國家電網下發了《國家電網公司輸變電工程抗震設計要點》，對工程選址、場地地震評價、配電裝置選型、設備安裝等方面均提出了明確的要求；
1、開展輸變電工程抗震設計研究；
2、開發電氣設備減隔震技術研究及減隔震裝置；
3、對特高壓變電設備抗震安全評估與減震設計進行研究；
4、對《電力設施抗震設計規范》進行修訂；
5、研發、應用地震預警技術，電網防災能力進一步提升。
提升電網設備抗震能力
目前，我國提高電網設備抗震能力的主要手段，主要有3種方式。
1“換”：將重心高、地震易損性強的瓷類設備更換為重心低、地震反應小的設備，如封閉式組合電器（GIS）、復合式組合電器(HGIS)等等；
2“抗”：大幅度提高設備的機械強度，來增強抵抗地震的能力，如增大設備斷面、采用高強瓷或復合絕緣材料等；
3“避”：采用隔震或減震措施，通過增加輔助裝置，改變設備本體的自振頻率，避開場地的地震波卓越頻率，同時由輔助裝置消耗一部分地震能量，避免由電網設備自身消耗所有的地震能量，減少地震造成的損失。
這3種方式中，前兩種均需要重新對電網設備進行設計，研發成本和生產成本都會非常高，而第3種隔減震方式可以根據設備外形和結構特點，在不改變設備結構設計的前提下，因地制宜地選用或設計合適的輔助裝置，配套安裝在設備的相應位置即可。這些裝置具有適用性強、費用低、減震效果明顯等特點，因此，針對電網設備增加隔減震裝置的相關技術進展迅速。

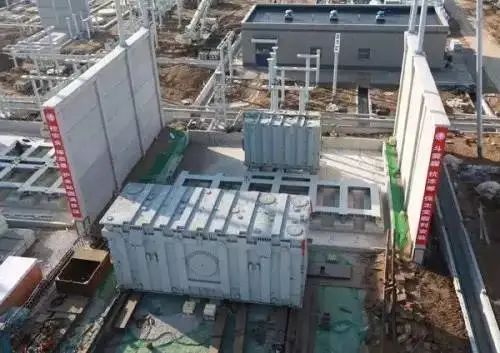

（北京東變電站是世界首座9度設防的特高壓變電站，主變基礎采用條形結構，加設隔震器，并鋪設一層40厘米厚的鋼梁。隔振器的作用相當于一個防震底座，類似汽車的減震原理）

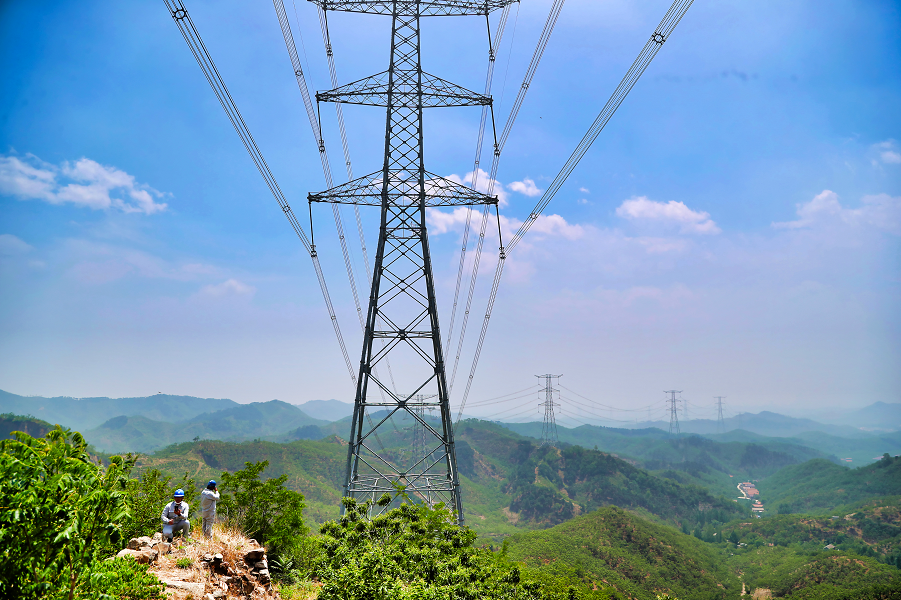

（內蒙古錫盟--江蘇泰州±800千伏特高壓直流線路玉田段）
特高壓設備具有“重、大、高、柔、繁”的結構特點，地震反應更大也更復雜。國家電網對特高壓設備的抗震能力與設計方案高度重視，立足于我國特高壓建設實際，結合工程的重要性、前期規劃、特高壓設備的結構特點和工程設計需求等情況，先后開展了大量的研究工作，從設防標準、支架動力放大作用、連接法蘭彎曲剛度簡化、抗震評估方法、減震設計及減震裝置設計等方面出發，結合震害調研、規范對比、理論分析、數值仿真、試驗驗證等研究手段，系統地獲得了符合特高壓工程特點且與我國特高壓工程建設需求相協調的地震安全評估與減震設計方法、減震裝置等研究成果，并編制了相應的評估規程與減震設計規程，項目研究成果為特高壓設備的抗震設計、評估、優化、加固等提供了較為系統的解決方案。
設計與科研單位依據研究成果對特高壓變電站的設備與回路設計方案進行了持續的優化改進，先后采用國內最先進的地震臺對高抗回路的抗震能力進行了驗證。結果顯示，目前的特高壓變電站的設備與設計方案能夠應用于我國7度地震設防區，而采用減震技術后也可應用于8度地震設防區。
細化電力設施抗震設計規范

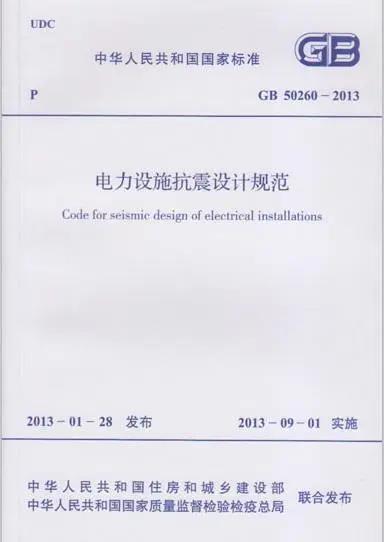

經過科研、設計、試驗、設備等單位的通力合作，新版《電力設施抗震設計規范》于2013年9月1日開始實施。
相對于1996版設計規范，新規范做了較大改進，吸收了汶川大地震電力設施及電力設備受損情況的經驗和教訓，適當提高了電力設施的抗震設計標準；對電氣設施的動力抗震設計方法、支架動力放大系數、荷載效應組合以及地震試驗等提出了更明確的要求；增加了電氣設備的隔震與消能減震設計；適度增加了主廠房鋼筋混凝土結構布置的要求，對特別不規則布置提出了限制條件；補充了棧橋與相鄰建構筑物間在高抗震設防要求時的連接方式等內容；明確了抗震驗算桿塔的設計原則。
電網開展地震監測預警研究

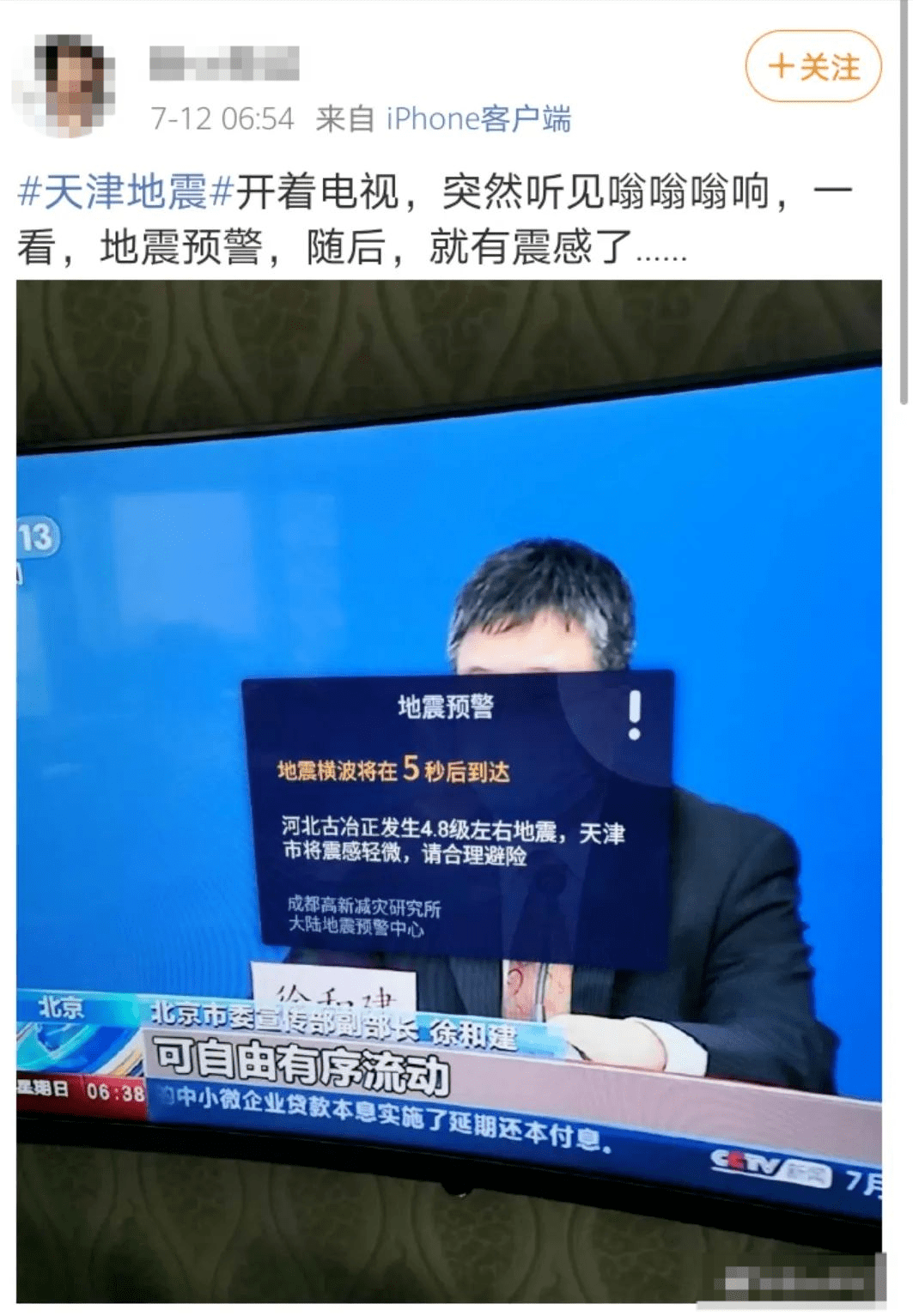

本次唐山古冶地震發生時，人們在電視中看到了彈出的地震預警信息。這種地震預警信息可以在地震發生以后，搶在地震波傳播到設防地區前，向設防地區提前幾秒至數十秒發出警報，以減小當?shù)氐膿p失。
目前，地震監測預警技術已應用于我國很多電網設備中。這一技術使電網的防災能力得到進一步提升。
在電網系統開展地震監測與預警，可在電網受地震波影響前采取緊急規避措施，停止高風險操作，啟動必要的保護動作，及時調整電網運行方式，防止地震造成區域電網的崩潰并提高震后電網的恢復速度，對提升電網的地震韌性有重要的作用。
目前，中國電力科學研究院已成立地震監測站點和地震監測預警數據中心，致力于在電網系統開展地震監測預警研究，為電力系統應急地震響應和震后災情評估提供數據支撐。
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
當前，以堅強、自愈、兼容、經濟、集成、優化等為特征的智能電網，抵御自然災害風險的能力不斷增強。
“堅強”是智能電網的基礎，當電網發生大的故障時，電網仍能保持對客戶的持續供電能力，而不發生大面積的停電事故。在發生臺風、冰災、地震等自然災害和極端氣候條件下或人為的外力破壞下，電網也能迅速、高效應對。

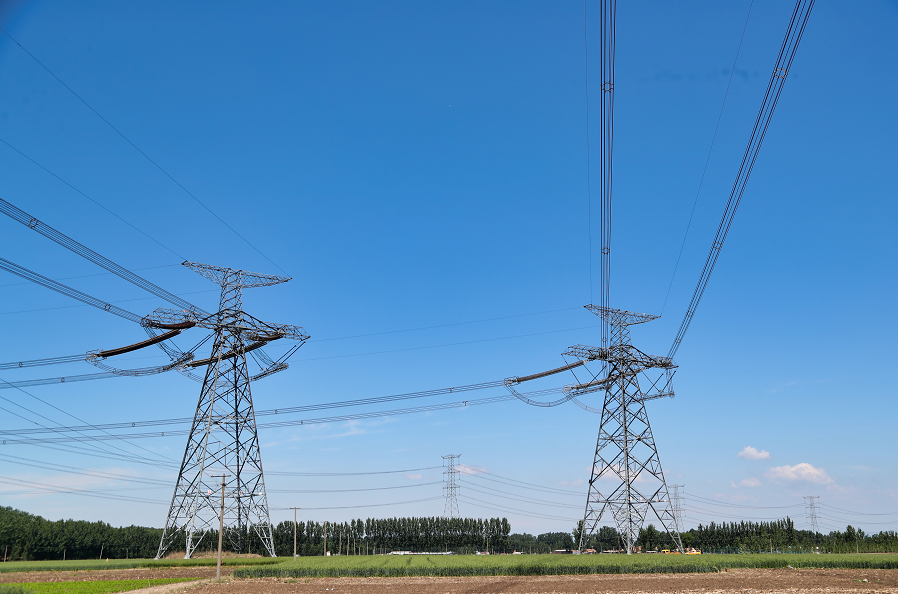

（內蒙古錫盟--河北廊坊1000千伏特高壓交流線路遵化段）
目前，國家電網正在不斷加快智能電網建設。未來可期，電網必定更堅強、更智能！
