一、產品概述
KUM2500A 超聲波液位計，可以用于測量油箱、罐體、容器里面的液位高度。傳感器利用超聲波探測原理來檢測油箱油位高度，再通過智能處理將油位高度值轉化為油量值，通過GPS 發送到系統平臺，將油量數據傳入后臺監管系統，達到實時監控車輛油耗目的。
目前產品主要運用于車聯網領域，用來實時監控油箱油量液位的變化來實現油量的檢測，可用于防范 偷油、優化運營成本、優化司機駕駛行為、輔助統計決策等。
同時此產品也可運用于化工、水利、儲罐等有液位檢測需求的領域。
二、工作原理
KUM2500A 超聲波液位計是利用超聲波的回波測距原理，傳感器安裝在油箱底部的外表面，從底部發出超聲波信號, 遇到液面反射回來, 再根據時間與速度算出液位高度。同時結合數字信號處理技術，克服了容器壁的影響，實現高精度的非接觸測量容器內液位，在應用方面能達到工業應用要求。
三、 主要性能
1. 高量程
2. 高精度
3. 安裝簡單
4. 接口豐富
5. 穩定性好
四、技術參數
關于測量范圍說明:
? 針對5mm厚的Q235 型號鋼板，在 0 號柴油下，測量范圍為3~100cm
? 其余根據實際情況測到的高度為準，視容器的材質和厚度而定.
車聯網監測拓樸圖
常規的車聯網解決方案如下圖所示:
我司超聲波液位計產品已廣泛應用于物流車隊, 客車, 油罐車, 消防車, 各類環衛車及不同商用車型的實時油量監測。
五、產品清單
六、常見問題
Q1: 產品是否需要標定?
答：產品輸出的是油位高度，所以要標定的。
? 若是規則油箱（長方體或者近似長方體），裝好設備后加滿油，確保設備正常使用。根據公式（體積=長*寬*高）算出當前油箱油量；也可以通過算換百分比來做標定。
? 若是不規則油箱，裝好設備后，盡量把油箱里面的油耗到最少量（也可在加油站抽干油箱里面的油）。利用加油站的自動加油機進行標定，標定前記下當前的液位初始(AD 模擬口或者串口可以取得液位數據），每5-10L 加一次油，等待10s，記下當前的液位值，一直到跳槍為止。根據標定的數據和超聲波設備測到的液位值就可以實時的得到油箱油量體積；
Q2: 產品要怎么接入？有沒有協議？
答：根據GPS 串口選擇使用RS232 或RS485 串口接油感設備；根據GPS 的串口通訊協議，需對油感的數據做解析，不同的GPS 有專用通訊協議。

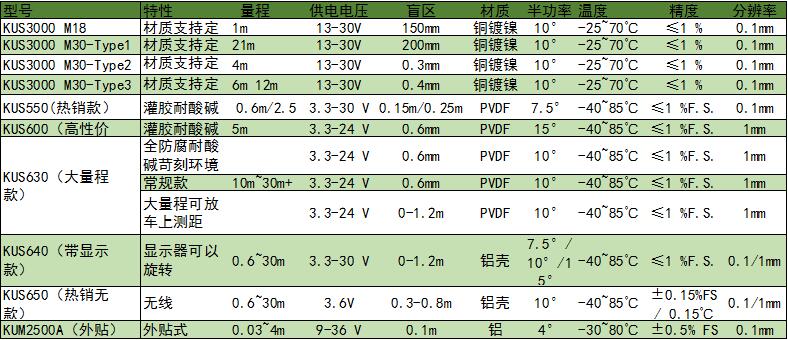

超聲波液位計選型表
- 結構尺寸
- 安裝方式
- 載荷變形特性
- 應用領域
一、安裝前注意事項
? 確保車輛有2 小時或更長的空閑時間來完成安裝;

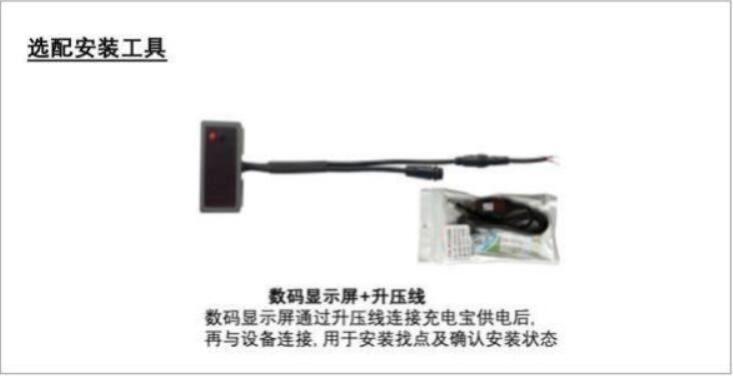

? 安裝工具準備: 鉗子, 絕緣膠布, 一字螺絲刀, 扎帶, 充電寶;
? 安裝前請確保車輛至少有30%的油, 并把車停在平地上, 否則會影響安裝效果;
? 安裝前請務必先仔細了解安裝說明書或安裝視頻, 若有疑問, 請與我司技術支持聯系。
二、安裝步驟
需如下圖所示, 超聲波液位計是通過以下五個步驟, 來安裝與固定在油箱或者容器底部區域, 并與車機
相連來實現車輛的油量液位的實時監測;
輔助支架安裝效果圖:
一、工業控制-紡織廠
二、雨水監測
三、道路積水監測
